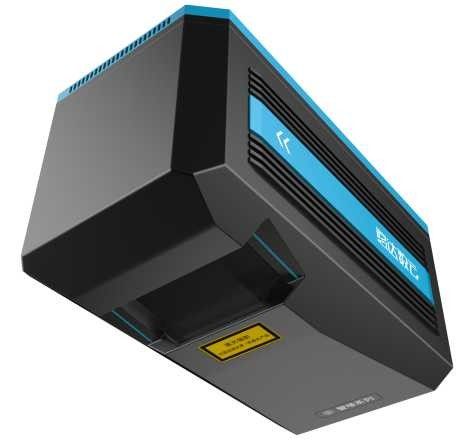

Leichtes Hochfrequenz-UAV LiDAR-System PM-1500 100-2000Khz

Hohes freuency 2million points/s 5mm@50m hoher Genauigkeit leichtes UAV 4.4kg LiDAR-System PM-1500 mit Strecke 1500m

UAV PM-1500 LiDAR-System, basiert auf einer neuen Generation des Kerntechnologierahmens, ist ein eben gestarteter inländischer zerstreuter LiDAR mit Höhepunktfrequenz, hohem Zeilenfrequenz, hoher Präzision und hoher Integration. Die Kernkomponente von Laserlesegerät mit multi Echotechnologie wird unabhängig durch Wuhan-Hallo-Wolken-Technologie Co., Ltd. entwickelt. Das ganze System integriert Module wie Hochpräzisionsträgheitsnavigationsmodul und Luftvermessungskamera. Mit der innovativ optimierten Struktur ist das Gewicht von UAV PM-1500 LiDAR-System nur 4.4kg. PM-1500 kann an den verschiedenen Fördermaschinen, wie multi Rotor UAV, VTOL Starrflügel UAV, kleinen Flugzeugen und helocopter angebracht werden.

Gestützte, bis Synchronisierungstechnologie von unabhängigen Rechten am geistigen Eigentum und integrierte Multisensor-Integrationstechnik, es synchron erreichen können, Punktwolke Laser-3D und Positions-Daten, erzeugen schnell DSM, DM und DOM und produzieren Modelle DLG und 3D durch einen ganzen Satz Datenverarbeitung und Anwendersoftware.

Es wird weit auf den verschiedenen Gebieten als grundlegendes Vermessungswesen, digitales 3D angewendet, das, topographisches Vermessungswesen, Katastervermessung, Verkehrsübersicht, Energiezwischenprüfung, Forstwirtschaftsübersicht, der Unfall modelliert, der und so weiter überwacht.

Spezifikation von PM-1500

Eigenschaften von PM-1500

• Lange Strecke: 1500m@60-% reflecivity. Das ultra langfristige ermöglicht dem System, eine Flugplattform mit größererer Flughöhe und schnellerer Geschwindigkeit zu tragen, stellt einen breiteren Fluggurt ein und sammelt mehr Punktwolkendaten gleichzeitig, die erheblich die Punktwolkenerwerbs-Leistungsfähigkeit verbessert.
• Hohes prevcision: Strecke accuracy= 5mm@50m, Hochpräzisions-Anwendungs< 5cm="">szenario des Systemgenauigkeits-Treffens verschiedene.
• Hochfrequenz: bis 2 Million Punkte pro zweiten. Die Punktwolkendaten sind verfeinert und können den Landform des Übersichtsbereichs wirklich reflektieren.
• Integration: die Gesamtstruktur von UAV PM-1500 LiDAR-System ist innovativ optimiert worden. Sie integriert in hohem Grade Sensoren wie Laserlesegerät, GPS-, IMU- und Luftvermessungskamera, etc.
• Leichtgewichtler: 4.4kg. Es kann von einer Einzelperson leicht getragen werden. Es ist für multi Plattformen wie VTOL Starrflügel UAV, multi Rotor UAV und Hubschrauber passend.
• Multi Echo: 4mal hallen wider. UAV PM-1500 LiDAR-System wendet multi Echotechnologie an. Der Laser-Scannen-Sensor im System strahlt Laser-Impulse aus, um den Vegetationsabstand einzudringen und den Boden zu erreichen, um die Geländeinformationen unter der Vegetation einzuholen.
• Kosteneffektiv: das hohe Präzision UAV LiDAR-Flaggschiffsystem unabhängig entwickelt durch Hallo-Wolke. Sie ist ziemlich kosteneffektiv und liefert stabile Leistung.

Anwendungsprojekte von PM-1500

1. Musterprojekt der Stadt 3D: erhalten Sie die errichtende Höhe durch das Modell 3D, holen Sie die errichtenden Informationen durch die schiefen Bild- und Bodenfotos und die Gebäudeinformationsdatenbank dann zu errichten ein.

2. Projekt der topographischen Karte:

• Die Punktdichteanforderung ist besser als 16pt/m ²;
• Horizontale/vertikale Genauigkeitsanforderungen: ≤5cm, topographische Vermessungswesenanforderung des Treffen1:500.

3. Inspektion Fernleitungsprojektes des DC-500kV: die kontrollierte Linie des Projektes ist Fernleitungssegment DC-500kV, einschließlich 3 niedrige Türme und 2 Abstände, mit einer Gesamtlänge von ungefähr 0.8km.
