Einteilungssystem 2.5kg Brummen ARS-200 LiDAR topographische Übersicht UAV

Einteilungssystem LiDAR UAV ARS-200 mit 100000 points-/sfrequenz und 15mm Genauigkeit die nur Gewicht 2.5kg

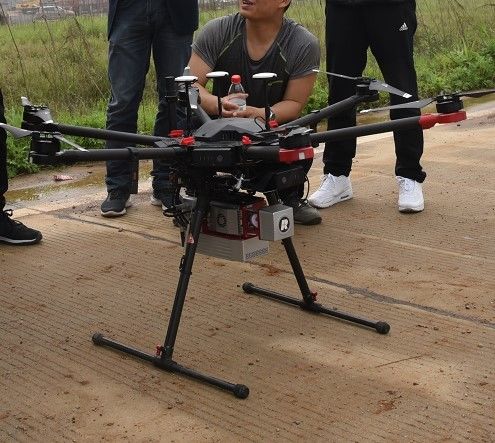

Der Riegl LiDAR basierte Einteilungssystem ARS-200 UAV wird sich entwickelt, integriert und errichtet durch Wuhan-Hallo-Wolken-Technologie Co., Ltd.  Er integriert Sensoren wie Hochpräzisionslaser, hochauflösende Kamera, GPS-, MEMS-Trägheitsnavigation und Speichersteuergerät.

Durch die ausgerüstete Datenverarbeitung und die Anwendersoftware kann DSM, DM, DOM, DLG schnell erzeugt werden. Das System hat die Vorteile des leichten, bequemen Transportes und der hohen Leistungsfähigkeit der Ergebnisverarbeitung. ARS-200 ist auf den verschiedenen Gebieten als topographische Karte, Notdiagramm, Landstraßenübersicht, Energiezwischenprüfung, Aushöhlungs- und Füllvolumenberechnung, Küstenriffübersicht, archäologische Übersicht und Diagramm und etc. weitverbreitet.

System-Vorteile:

• das Gewicht des Systems ist nur 2.5kg;
• absolute Genauigkeit bis 5cm;
• Streckengenauigkeit herauf TP 15mm@150m;
• anwendbar auf Brummen, das Fahrzeug angebracht und Rucksackmodus;
• in hohem Grade integriert, mit schützen Sie das Niveau, das besser als IP64 ist;

Systemparameter:

• Maximaler Messbereich: 330m @80%; 290m @60%
• Minimaler Messbereich: 3m
• Strecken-Genauigkeit: 15mm @150m
• Wiederholungs-Genauigkeit: 10mm @150m
• Frequenz Max. Effective Point: 100000 points/s
• Höchstzahl von empfangenen Echos: 5
• FoV (auswählbar): 0~360° (Modus 60°~90°airborne)
• Scan-Frequenz (auswählbar): 10~100 scans/s
• Eckige Entschließung: 0.001°
• Positions-Genauigkeit (Nachbearbeitung): Horizontale 0.01m; Aufzug 0.02m
• Orientierungs-Genauigkeit (Nachbearbeitung): Überschrift 0.012°; Neigung/Rolle 0.005°
• Kamera-Entschließung: ≥24MP
• Kamera-Gewicht:<500g>
•  Absolute Genauigkeit: horizontal <5cm>
• Gewicht: 2.5kg
• Lagerung: SSD 256GB
• Operations-Temperatur: -10℃~+40℃
• Speicherumwelt: -20℃~+50℃; Feuchtigkeit < 85="">
• Laser-Klasse: Class1 (Augensafe)

Anwendungs-Projekt:

Landstraßenübersichtsprojekt -- UAV ARS-200 LiDAR-System

Projekt-Überblick: Die Hauptlinie des Projektes ist ungefähr 8km lang. Der Übersichtsbereich ist hauptsächlich bergiges Gelände, mit einer durchschnittlichen Höhe von 600m. Der Fluss kreuzt den Übersichtsbereich, und der Höhentropfen etwas Bereiche ist groß. Die Vegetation im Übersichtsbereich ist üppig, größtenteils immergrüner Laubwald und niedrige Sträuche.

Projekt-Anforderung: Die Hauptaufgabe des Projektes ist zerstreute LiDAR-Übersichts- und -punktwolkenverarbeitung des bestimmten Abschnitts der Landstraße. Der Fehler des mittleren Quadrats des Punktwolkenaufzugs wird angefordert, kleiner als 15 cm zu sein.

Projekt-Schwierigkeiten: Die traditionelle Vermessungswesenoperation ist wegen des Verkehrs auf der Autobahn gefährlicher. Es ist schwierig für GNSS-Empfänger, die Satellitensignale wegen der dichten Vegetation und des großen Höhentropfens des Übersichtsbereichs zu empfangen.

Lösung u. Ergebnis: Wird zerstreutes System LiDAR-ARS-200 in diesem Projekt angewendet. Nach Flugbahnberechnung, Punktwolkenmähdrescher und anderen datenverarbeitenden Prozessen ist das Punktwolkenergebnis folgen so:
