Hallo-Wolke, ein Führer Überprüfungstechnologie Lasers 3D.
 |
| Herkunftsort: | China |
| Markenname: | Hi-Cloud |
| Zertifizierung: | ISO, others upon the requests |
| Modellnummer: | Einteilungssystem UAV PM-1500 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Transportbehälter |
| Lieferzeit: | 20-30 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 15 Sätze/Monat |
| Strecken-Genauigkeit: | 5mm@50m | Maximale Reichweite: | 1500m@60 % |
|---|---|---|---|
| Eckige Entschließung: | 0.001° | FoV: | 75° |
| PRR: | 100-2000Khz | Kamera-Entschließung: | 42.4MP |
| Gewicht: | 4.4kg | Maß: | 293×165×164mm |
| Hervorheben: | Einteilungssystem 1500m UAV,Integriertes Einteilungssystem UAV,1500m lidar |
||

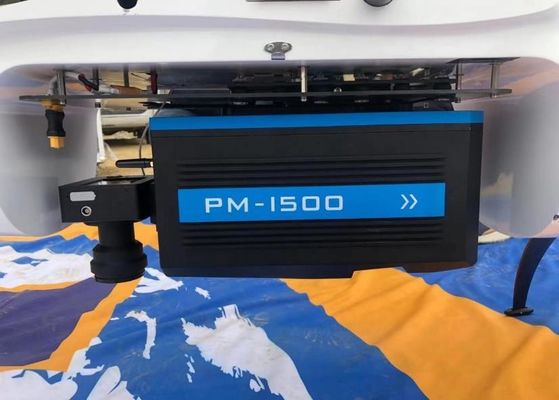

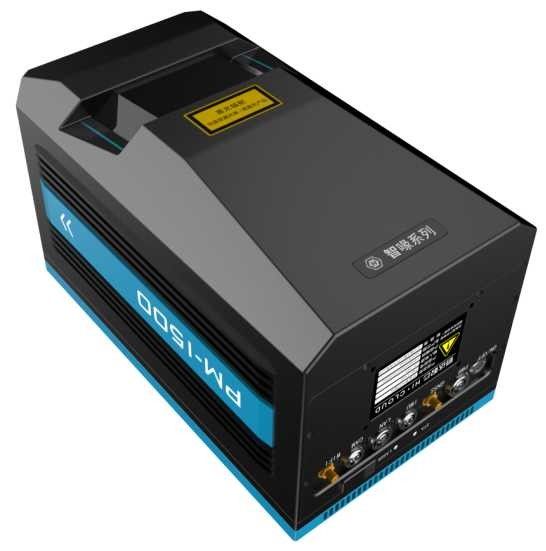

5mm@50m-Genauigkeit und 1500m lange Strecke integriertes Einteilungssystem PM-1500 UAV mit 2 Million points-/shochfrequenz
Einteilungssystem UAV PM-1500, basiert auf einer neuen Generation des Kerntechnologierahmens, ist ein eben gestarteter inländischer zerstreuter LiDAR mit Höhepunktfrequenz, hohem Zeilenfrequenz, hoher Präzision und hoher Integration. Die Kernkomponente des Systems ist das Laserlesegerät mit der Multiechotechnologiefunktion, die unabhängig durch Wuhan-Hallo-Wolken-Technologie Co., HochpräzisionsLaserlesegerät Ltd. Integrated, Hochpräzision Position (GPS, IMU) und andere Sensoren entwickelt wird, gestützt, bis Synchronisierungstechnologie von unabhängigen Rechten am geistigen Eigentum und integrierte Multisensor-Integrationstechnik, es Laser-3D und Positions-Daten synchron erhalten können Punktwolke, schnell DSM, DM und DOM erzeugen und Modelle DLG und 3D durch einen ganzen Satz Datenverarbeitung und Anwendersoftware produzieren.
Es kann auf multi Rotor UAV, VTOL Starrflügel UAV, kleine Flugzeuge und Hubschrauber zugetroffen werden, um dichte Hochpräzisionslaser-Punktwolkendaten aus den Grund auf einer mobilen Plattform des schnellen Fliegens zu erhalten. Es ist auf dem Übersichtsgraddiagramm weitverbreitet, digitalem modellierendem 3D, topographischem Vermessungswesen, Katastervermessung, Verkehrsübersicht, Energiezwischenprüfung, Forstwirtschaftsübersicht, Unfallüberwachung und anderen Gebieten.
Spezifikationen von PM-1500
|
Einzelteile |
Indikatoren | Parameter |
| Laserlesegerät | Frequenzband | Nahe Infrarot (Klasse 1) |
| PRR | 100-2000Khz | |
| Maximaler Messbereich | 1000m@20-% Reflexionsvermögen | |
| 1500m@60-% Reflexionsvermögen | ||
| Strecken-Genauigkeit | 5mm@50m | |
| Eckige Entschließung | 0.001° | |
| Scangeschwindigkeit | 40-400 scans/s | |
| FoV | 75° | |
| Positions-System | Positions-Genauigkeit (Nachbearbeitung) | Horizontale 0.01m |
| Aufzug 0.02m | ||
| Orientierungs-Genauigkeit (Nachbearbeitung) | Überschrift 0.009° | |
| Neigung/Rolle 0.005° | ||
| Kamera-System | Kamera-Entschließung | 42.4MP |
| Brennweite | 28mm | |
| Systemleistung | Maß | 293×165×164mm |
| Absolute Genauigkeit | horizontal <5cm> | |
| Vertikale <5cm> | ||
| Gewicht | 4.4kg | |
|
Multi Echo |
4mal | |
| Temperatur und Feuchtigkeit | Operation: - 40℃~60℃, Feuchtigkeit 85% | |
| Lagerung: -45℃~70℃, Feuchtigkeit 85% |
Eigenschaften von PM-1500
1. Hohe Präzision: Die Erstreckungsgenauigkeit Einteilungssystems UAV PM-1500 kann 5mm@50m erreichen, und die umfassende Genauigkeit des Systems ist besser als 5cm, Hochpräzisions-Anwendungsszenario der Sitzung verschiedene.
2. Lange Strecke: Die maxmum Strecke kann zu 1500m@60 % erreichen. Das ultra langfristige stellt groß die Operationssicherheit in der Umwelt der großen topographischen Schwankung sicher und ermöglicht dem System, eine Flugplattform mit größererer Flughöhe und schnellerer Geschwindigkeit zu tragen, stellt einen breiteren Fluggurt ein und sammelt mehr Punktwolkendaten gleichzeitig
3. Hochfrequenz: Die Frequenz kann zu 2 Million Punkten pro zweiten erreichen. Diese Hochfrequenz macht die Punktwolkendaten weiter entwickelte mehr und kann den Landform des Übersichtsbereichs wirklich reflektieren, eher als, die Grundgegenstandkoordinaten passend. Darüber hinaus kann Hochfrequenzlidar-Ausrüstung mit UAVs mit schnellerer kreuzender Geschwindigkeit ausgerüstet werden, die die Operations-Leistungsfähigkeit verbessern kann.
4. Multi Echo: Das Einteilungssystem UAV PM-1500 kann bis 4 Echosignale erhalten. Der Laser-Scannen-Sensor im System strahlt Laser-Impulse aus, um den Vegetationsabstand einzudringen und den Boden zu erreichen, um die Geländeinformationen unter der Vegetation einzuholen.
5. Integration: Sie integriert in hohem Grade Sensoren wie Laserlesegerät, GPS-, IMU- und Luftvermessungskamera, etc. Es ist für multi Plattformen wie VTOL Starrflügel UAV, multi Rotor UAV und Hubschrauber passend.
6. Leichtgewichtler: Das Gesamtgewicht des Systems ist kleiner als 4.4kg. Es kann eine Einzelperson, ob mit dem Flugzeug oder Hochgeschwindigkeitsleicht im Eisenbahnverkehr befördert werden.
7. Kosteneffektiv: Einteilungssystem UAV PM-1500 wird unabhängig durch Hallo-Wolke entwickelt. Es hat die Eigenschaften als lange Strecke, Höhepunktfrequenz, hohe Präzision, stabile Gesamtleistung, angemessener und großzügiger Preis und superkosteneffektives.
Praktisches Projekt durch PM-1500
Inspektion von Fernleitung DC-500kV
Projektüberblick: Die kontrollierte Linie des Projektes ist Fernleitungssegment DC-500kV, einschließlich 3 niedrige Türme und 2 Abstände, mit einer Gesamtlänge von ungefähr 0.8km. Die Fernleitung in diesem Abschnitt wird, mit dem Kräuseln des Geländes, Vegetationsabdeckung, reiche geomorphic Arten, guter Intervisibility zwischen Türmen elektrifiziert, und Straßen können unter den Türmen erreichen.
Projektanforderung: Gefahrenpunkt-Statusanalyse/vorbestimmte Analyse des Gefahrenpunkts/quantitative Analyse des Teilstatus
Lösung: Das Einteilungssystem UAV PM-1500 wird für Datenerfassung benutzt. DSM/DEM wird schnell für Produktion des Modells DLG und 3D erzeugt.
Ergebnis:
