Hallo-Wolke, ein Führer Überprüfungstechnologie Lasers 3D.
 |
| Herkunftsort: | China |
| Markenname: | Hi-Cloud |
| Zertifizierung: | ISO, others upon the requests |
| Modellnummer: | Einteilungssystem UAV ARS-1000 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Transportbehälter |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 5 Sätze/Monat |
| Messbereich: | 5m | 920m | Genauigkeit: | 15mm@150m |
|---|---|---|---|
| Operations-Temperatur: | -10℃~+40℃ | Speicherumwelt: | -20℃~+50℃; Feuchtigkeit < 85% |
| FoV (auswählbar): | mode> 0~330° <60°~90°airborne | Eckige Entschließung: | 0.001° |
| Laser-Klasse: | Klasse 1 (Augensafe) | Gewicht: | 4.5kg |
| Hervorheben: | Einteilungssystem 920m UAV,Einteilungssystem UAV 4.5kg,Brummen 4.5kg lidar-Übersicht |
||
920m Einteilungssystem ARS-1000 UAV starke Integration der Stabilität langer Strecke hohe mit 15mm@150m-Genauigkeit

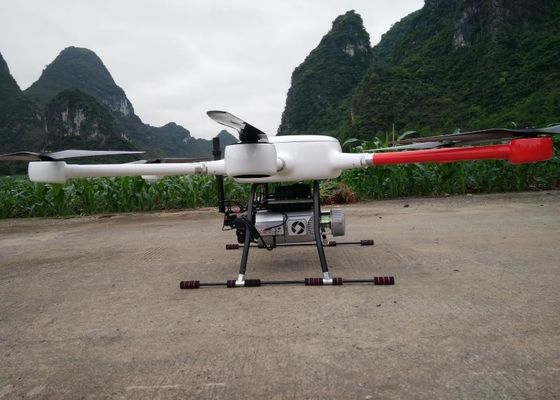

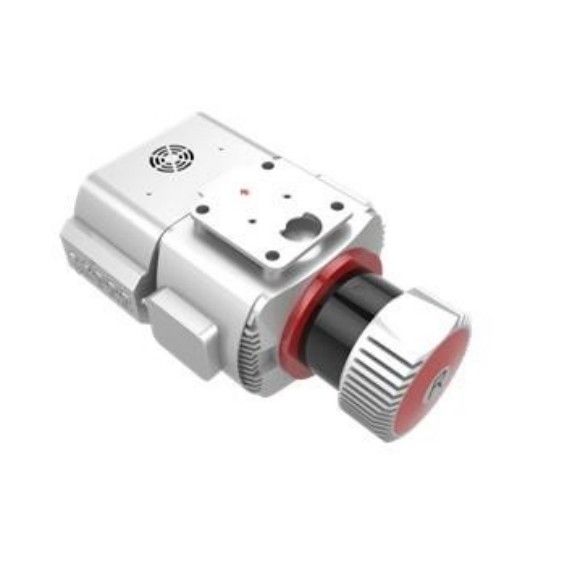

Einteilungssystem UAV ARS-1000 ist ein basiertes System Riegl LiDAR. Es wird durch Wuhan-Hallo-Wolken-Technologie Co., Ltd. entwickelt und errichtet. Das System integriert verschiedene Sensoren wie Hochpräzisionslaser, hochauflösende Kamera, GPS-, MEMS-Trägheitsnavigation und Speichersteuergerät, etc. Es kann erhält Punktsynchron Wolke Laser-3D, Positions-Daten und Bilddaten.
DSM, DM, DOM, DLG kann durch die ausgerüstete Datenverarbeitung und die Anwendersoftware schnell erzeugt werden. Mit den Vorteilen des leichten, bequemen Transportes und der hohen Leistungsfähigkeit der Ergebnisse, die verarbeiten, ist das System in den verschiedenen Einsatzbereichen wie Notdiagramm, -topographischer Karte, Energiezwischenprüfung, Landstraßenübersicht, Aushöhlung und Füllvolumenberechnung, Küstenriffübersicht weitverbreitet, archäologische Übersicht und und so weiter -aufzeichnend.
Hauptmerkmale des Einteilungssystems UAV ARS-1000
1. Integration. Das Einteilungssystem UAV ARS-1000 integriert den Scannen-Sensor Laser-3D, Trägheitsdie navigationsanlage und GPS in eine integrierte Hardwareplattformarchitektur. Das kleinere Volumen und das Gewicht stellen die Geräte einfach zu tragen und zu installieren her.
2. Starke Stabilität. Die eingebettete integrierte Plattform macht das System stärker und stabil und verbessert die Systemgenauigkeit.
3. Echtzeitüberwachung. Das System wird mit einem Langstrecken- und Hochgeschwindigkeitsdatenübertragungsradiosender ausgerüstet. Der Operationszustand des Systems kann entfernt überwacht werden, damit die Betreiber die Operationssituation jederzeit erhalten können.
4. Langer Messbereich. Unter der Zustand von 60% Reflexionsvermögen von Bodengegenständen, kann die Ausrüstung einen maximalen Messbereich von 920m haben.
5. Multi Plattformen. Wegen des kleineren Volumens und der integrierten Integration, kann sich das System verschiedenen Fördermaschinenplattformen, wie multi Rotor UAV anpassen, VTOL Starrflügel UAV, und es kann verschiedenen Betriebsarten wie angebrachtem Fahrzeug und Rucksackmodus auch sich anpassen.
Spezifikationen des Einteilungssystems UAV ARS-1000
1. Systemleistung
| Absolute Genauigkeit |
horizontal <5cm> Vertikale<> 5cm |
| Gewicht | 4.5kg |
| Lagerung | SSD 1TB |
| Eingangsspannung | 20~30V |
| Leistungsaufnahme | <75w> |
| Operations-Temperatur | -10℃~+40℃ |
| Speicherumwelt | -20℃~+50℃ Feuchtigkeit < 85=""> |
| Laser-Klasse | Class1 (Augensafe) |
2. Laserlesegerät
| Maximaler Messbereich | 920m @60% |
| Minimaler Messbereich | 5m |
| Strecken-Genauigkeit | 15mm @150m |
| Wiederholungs-Genauigkeit | 10mm @150m |
| Frequenz Max. Effective Point | 500000 points/s |
| Laser-Gang für Anpassung | 6 Niveaus |
| Höchstzahl von empfangenen Echos | 4~15 |
| FoV (auswählbar) | 0~330° Modus 60°~90°airborne |
| Scan-Frequenz (auswählbar) | 10~200 scans/s |
| Eckige Entschließung | 0.001° |
3. Positions-System
| Positions-Genauigkeit (Nachbearbeitung) | Horizontale 0.01m Aufzug 0.02m |
| Orientierungs-Genauigkeit (Nachbearbeitung) | Überschrift 0.010° Neigung/Rolle 0.005° |
| Kamera-Entschließung | ≥42.4MP |
| Kamera-Gewicht | <500g> |
Anwendung des Einteilungssystems UAV ARS-1000
Landstraßenübersichtsprojekt
Überblick:
Das Gelände des Übersichtsbereichs ist komplex, ist die Vegetation üppig und der Höhenunterschied ist groß. Zwei Landstraßen müssen, mit einer Gesamtlänge von ungefähr 60km gemessen werden.
Anforderung:
Seien Sie für das Vertikalen- und Horizontalschnittmaß von 100 Metern (200 Meter der Bandbreite) auf beiden Seiten von der mittleren Linie der Straße entsprechend den relevanten Standards, den technischen Spezifikationen und den Verfahren verantwortlich, und die Ertragergebnisse stimmen mit dem 1:500 überein, das Anforderungen aufzeichnet.
Schwierigkeiten:
Wegen des Hochgebirges, der rauen Straßen, der üppigen Vegetation und des dichten Verkehrs auf der Autobahn, ist die Aufgabe der Marktuntersuchung gefährlich.
Lösung:
Entsprechend der spezifischen Situation des Projektes, wird System ARS-1000 angenommen, um Flugdaten entlang der Straße entsprechend der relativen Höhe von 200m zu sammeln.
