Hallo-Wolke, ein Führer Überprüfungstechnologie Lasers 3D.
 |
| Herkunftsort: | China |
| Markenname: | Hi-Cloud |
| Zertifizierung: | ISO, others upon the requests |
| Modellnummer: | Zerstreutes Übersichts-System LiDAR-PM-1500 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Transportbehälter |
| Lieferzeit: | 20-30 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 15 Sätze/Monat |
| Strecke: | 1500m@60-% Reflexionsvermögen | Genauigkeit: | 5mm@50m |
|---|---|---|---|
| Eckige Entschließung: | 0.001° | FoV: | 75° |
| PRR: | 100-2000Khz | Frequenzband: | Nahe Infrarot (Klasse 1) |
| Multi Echo: | 4mal | Operations-Temperatur: | -40℃~60℃ |
| Hervorheben: | 1500m zerstreute LiDAR-Übersicht,Multi Echo Airborne LiDAR-Übersicht,Multi Echo lidar-Seevermessung |
||

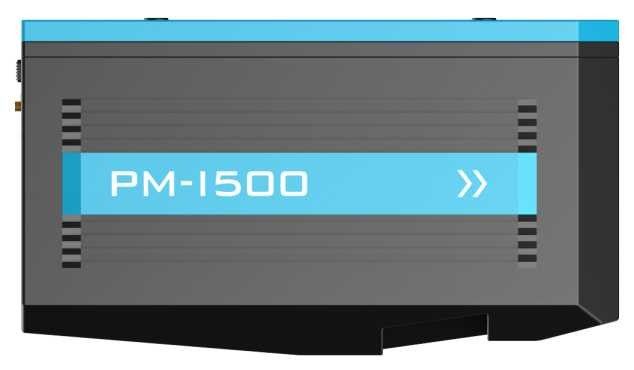

5mm@50m-Genauigkeit der hohen Präzision des Echos mit 4mal multi zerstreutes LiDAR-Übersichtssystem PM-1500 mit langer Strecke 1500m

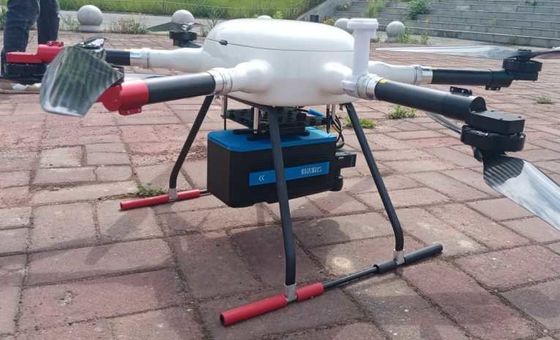

Ist das zerstreute Übersichtssystem LiDAR-PM-1500, basiert auf einer neuen Generation des Kerntechnologierahmens, ein eben gestarteter zerstreuter LiDAR mit Höhepunktfrequenz, hoher Scan-Frequenz, hoher Präzision und fest Integration. Die Kernkomponente des Systems ist das Laserlesegerät mit Multiechotechnologiefunktion, die unabhängig durch Hallo-Wolke entwickelt wird. Sie kann auf multi Rotor UAV, VTOL Starrflügel UAV, kleine Flugzeuge und Hubschrauber zugetroffen werden. Sie integriert Hochpräzisionsträgheitsnavigationsmodul und Luftvermessungskamera, kann Laser-3D und Positions-Daten synchron erhalten Punktwolke, erzeugt schnell DSM, DM und DOM und produziert Modelle DLG und 3D durch einen ganzen Satz Datenverarbeitung und Anwendersoftware.
Einsatzbereiche des zerstreuten Übersichtssystems LiDAR-PM-1500
Neues grundlegendes Vermessungswesen/modellierende Digital 3D/topographisches Vermessungswesen/Katastervermessungs-/Verkehrsübersicht/Energiezwischenprüfung/Forstwirtschaftsübersicht/Unfallüberwachung/ETC….
Hauptvorteile des zerstreuten Übersichtssystems LiDAR-PM-1500
i. Integration: Integriert zerstreutes Übersichtssystem LiDAR-PM-1500 in hohem Grade Sensoren wie Laserlesegerät, GPS-, IMU- und Luftvermessungskamera, etc. Zu installieren ist leicht und einfach, passend für multi Plattformen wie VTOL Starrflügel UAV, multi Rotor UAV und Hubschrauber.
ii. Leichtgewichtler: Das Gesamtgewicht des zerstreuten Übersichtssystems LiDAR-PM-1500 ist kleiner als 4.4kg. Selbst wenn Sie herausgehen, mit UAVs und anderen Zusätzen zu arbeiten, kann ein gewöhnliches Fahrzeug alle laden, das sehr bequem ist.
iii. lange Strecke: Das ultra langfristige von 1500 Metern des zerstreuten Übersichtssystems LiDAR-PM-1500 stellt groß die Operationssicherheit in der Umwelt der großen topographischen Schwankung sicher und verbessert die Punktwolkenerwerbs-Leistungsfähigkeit.
iv. Hochfrequenz: Die Superhochfrequenz von bis 2 Million Punkten pro zweiten des zerstreuten Übersichtssystems LiDAR-PM-1500 macht die Punktwolkendaten weiter entwickelte mehr und kann den Landform des Übersichtsbereichs wirklich reflektieren.
v. Hohe Präzision: Die Erstreckungsgenauigkeit des zerstreuten Übersichtssystems LiDAR-PM-1500 kann 5mm@50m erreichen, und die umfassende Genauigkeit des Systems ist besser als 5cm, Hochpräzisions-Anwendungsszenario der Sitzung verschiedene.
VI. Multi Echo: Das zerstreute Übersichtssystem LiDAR-PM-1500 kann bis 4 Echosignale erhalten und kann Bäume eindringen und die wirklichsten Oberflächeninformationen sogar in dicht vegetierten Bereichen rückwirken.
VII. Kosteneffektiv: Ist zerstreutes Übersichtssystem LiDAR-PM-1500 eine neue Generation Hochpräzision des zerstreuten LiDAR-Flaggschiffsystems, das unabhängig durch Hallo-Wolke entwickelt wird. Mit seiner stabilen Gesamtleistung ist es ziemlich kosteneffektiv.
Hauptparameter des zerstreuten Übersichtssystems LiDAR-PM-1500
i. Laserlesegerät
| Einzelteile | Indikatoren | Parameter |
| Laserlesegerät | Frequenzband | Nahe Infrarot (Klasse 1) |
| PRR | 100-2000Khz | |
| Maximaler Messbereich | 1000m@20-% Reflexionsvermögen | |
| 1500m@60-% Reflexionsvermögen | ||
| Strecken-Genauigkeit | 5mm@50m | |
| Eckige Entschließung | 0.001° | |
| Scangeschwindigkeit | 40-400 scans/s | |
| FoV | 75° |
ii. Kamerasystem
| Einzelteile | Indikatoren | Parameter |
| Kamera | Kamera-Entschließung | 42.4MP |
| Brennweite | 28mm |
| Einzelteile | Indikatoren | Parameter |
| Positions-System | Positions-Genauigkeit (Nachbearbeitung) | Horizontale 0.01m |
| Aufzug 0.02m | ||
| Orientierungs-Genauigkeit (Nachbearbeitung) | Überschrift 0.009° | |
| Neigung/Rolle 0.005° |
| Einzelteile | Indikatoren | Parameter |
| Systemleistung | Maß | 293×165×164mm |
| Absolute Genauigkeit | horizontal <5cm> | |
| Vertikale <5cm> | ||
| Gewicht | 4.4kg | |
| Multi Echos | 4mal | |
| Temperatur und Feuchtigkeit | Operation: - 40℃~60℃, Feuchtigkeit 85% | |
| Lagerung: -45℃~70℃, Feuchtigkeit 85% |
Der Übersichtsbereich ist hauptsächlich flaches Gelände mit kleinen Schwingungen und einem maximalen Höhenunterschied von 20 Metern. Es gibt eine Hauptstraße im Übersichtsbereich, mit mehr Vegetation und einigen dicht bevölkerten Bereichen.
Genauigkeitsanforderung:
Projektschwierigkeiten:
Die Hauptinstrumente und die Ausrüstung, die im Projekt investiert werden, sind das zerstreute Übersichtssystem LiDAR-PM-1500, Multirotor L150 UAV-Plattform, Empfänger des Hallo-Ziels IRTK2 und das städtische Geländefahrzeug.
Ergebnis:
