Hallo-Wolke, ein Führer Überprüfungstechnologie Lasers 3D.
 |
| Herkunftsort: | China |
| Markenname: | Hi-Cloud |
| Zertifizierung: | ISO, others upon the requests |
| Modellnummer: | ARS-1000L zerstreute LiDAR-Übersicht |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Transportbehälter |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze/Monat |
| Messbereich: | 5m | 1350m | Genauigkeit: | 15mm@150m |
|---|---|---|---|
| Höchstzahl von empfangenen Echos: | 4~15 | FoV (auswählbar): | 0~330° (Modus 60°~90°airborne) |
| Laser-Klasse: | Class1 (Augensafe) | Operations-Temperatur: | -10℃~+40℃ |
| Hervorheben: | Integrierte zerstreute LiDAR-Übersicht,Lange Strecke zerstreute LiDAR-Übersicht,lange Strecke lidar-Brummenübersicht |
||
Hohe Präzision integriertes zerstreutes LiDAR-Übersichtshochfrequenzsystem ARS-1000L mit Genauigkeit 15mm@150m und Strecke 1350m
ARS-1000L ist zerstreutes LiDAR-Übersichtssystem ein basiertes System Riegl LiDAR und nimmt den UAV oder andere Plattformen als die Fördermaschine. Es wird entwickelt und errichtet durch Wuhan-Hallo-Wolken-Technologie Co., ist Ltd.After einige Jahre der ununterbrochenen wiederholenden Höhereinstufung, die Systemleistung stärker, ist das Volumen heller, ist die Installation bequemer und die Operation ist einfacher. Sie ist von der Mehrheit einer Benutzer erkannt worden.
Es integriert Sensoren wie Hochpräzisionslaser, hochauflösende Kamera, GPS-, MEMS-Trägheitsnavigation und Speichersteuergerät. Gestützt durch Zeitsynchronisierungstechnologie des unabhängigen geistigen Eigentums und integrierte Multisensor-Integrationstechnik, erhält es Punktsynchron Wolke Laser-3D, Positions-Daten und Bilddaten.
Typische Anwendungsszenario ARS-1000L des zerstreuten LiDAR-Übersichtssystems
Hauptmerkmale ARS-1000L des zerstreuten LiDAR-Übersichtssystems
1. Hohe Präzision: unter dem Messbereich von 150m, ist die Erstreckungsgenauigkeit besser als 15mm; die absolute Genauigkeit des Systems ist besser als 5cm, das den Bedarf der meisten Anwendungsszenario erfüllt.
2. Hochfrequenz: die Laser-Emissionsfrequenz des Systems ist 750000 points/s., das Hochfrequenzlidar-Ausrüstung mit UAVs mit schnellerer kreuzender Geschwindigkeit ausgerüstet werden kann. In der gleichen Zeit können mehr Daten erhalten werden, die die Datenerfassungs-Leistungsfähigkeit verbessert.
3. Langer Messbereich: die maximale Reichweite von LiDAR-System ist 1350m; lange Entfernungsmessung kann die Erwerbs-Leistungsfähigkeit der Ausrüstung verbessern und mehr Punktwolkendaten in der gleichen Zeit sammeln.

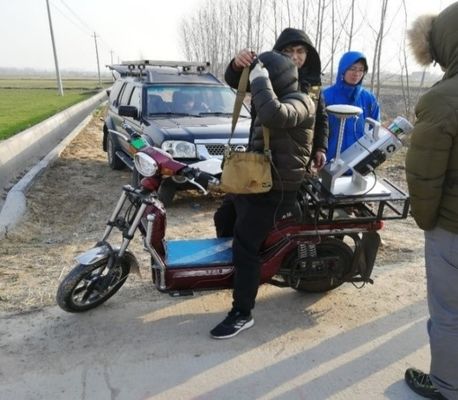

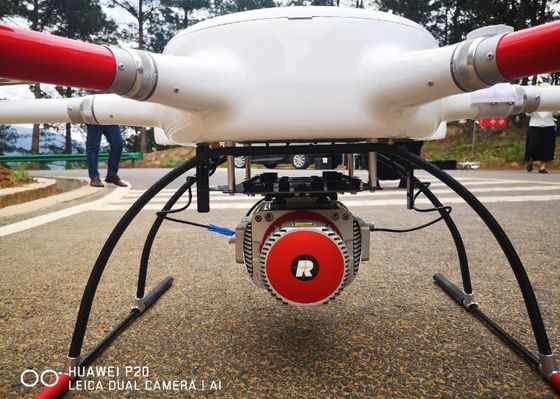

4. Multi Plattform: nicht nur passend für multi UAV Rotor des Mainstreams und VTOL Starrflügel UAV, aber kann an den Fahrzeug- und Rucksackplattformen für Operation auch angebracht werden.
5. Hohe Integration: integriert das 3D Laserlesegerät, Positions-Modul und Fan in die Hardwarearchitektur; das Gesamtgewicht ist kleiner als 4.5kg.
6. Hohe Sicherheit: es gibt keinen Abstand zwischen dem Gestell und dem System, das die Stabilität und die Zuverlässigkeit der Ausrüstung sicherstellt; stellt eine eigene leichte Antikollisionsschutzhülse zur verfügung, um bestimmten körperlichen Schutz für die Ausrüstung zu bieten und unnötigen Schaden zu verringern; das Unfallverhütungsmodul ist optional.
Parameterspezifikation ARS-1000L des zerstreuten LiDAR-Übersichtssystems
| Indikator | Parameter | Indikator | Parameter |
| Absolute Genauigkeit |
horizontal <5cm> Vertikale <5cm> |
Maximaler Messbereich | 1350m @60% |
| Gewicht | 4.5kg | Minimaler Messbereich | 5m |
| Lagerung | SSD 1TB | Strecken-Genauigkeit | 15mm @150m |
| Eingangsspannung | 20~30V | Wiederholungs-Genauigkeit | 10mm @150m |
| Leistungsaufnahme | <75w> | Frequenz Max. Effective Point | 750000 points/s |
| Operations-Temperatur | -10℃~+40℃ | FoV (auswählbar) | 0~330° Modus 60°~90°airborne |
| Speicherumwelt | -20℃~+50℃ Feuchtigkeit < 85=""> | Eckige Entschließung | 0.001° |
| Laser-Klasse | Class1 (Augensafe) |
Positions-Genauigkeit (Nachbearbeitung) | Horizontale 0.01m Aufzug 0.02m |
| Laser-Gang für Anpassung | 6 Niveaus | Orientierungs-Genauigkeit (Nachbearbeitung) | Überschrift 0.010° Neigung/Rolle 0.005° |
| Höchstzahl von empfangenen Echos | 4~15 | Kamera-Entschließung | ≥42.4MP |
| Scan-Frequenz (auswählbar) | 10~200 scans/s | Kamera-Gewicht | <500g> |
Windparkübersicht im Berggebiet
Der Übersichtsbereich ist hauptsächlich bergiges Gelände. Der durchschnittliche Aufzug im Windparkübersichtsbereich ist hoch, und der Höhentropfen etwas Bereiche des Maßbereichs ist über 300 Metern. Der ganze Windpark deckt einen Bereich von ungefähr 12 Quadratkilometern ab. Die Vegetation ist subtropischer immergrüner Laubwald, mit großer Vegetationsabdeckungsrate und verschiedenen Arten.
Das Gelände des Übersichtsbereichs ist komplex, der Höhenunterschied ist groß, der Verkehr ist ungünstig, die Klimaumwelt ist schlecht. Es gibt einige Windkraftanlagen mit einer Höhe von mehr als 100 Metern im Übersichtsbereich, also ist es schwierig, den Weg zu entwerfen. Das Blickfeld wird ernsthaft blockiert, und es ist schwierig, den Startpunkt zu lokalisieren.
Das Projekt nimmt ARS-1000L zerstreutes Laser-Maßsystem an. Start drei und Landepunkte werden im ganzen Übersichtsbereich für insgesamt sieben Ausfälle vorgewählt.
