Hallo-Wolke, ein Führer Überprüfungstechnologie Lasers 3D.
 |
| Herkunftsort: | China |
| Markenname: | Hi-Cloud |
| Zertifizierung: | ISO, others upon the requests |
| Modellnummer: | Hohe Präzision ARS-200 zerstreute LiDAR-Übersicht |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Transportbehälter |
| Lieferzeit: | 20-30 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze/Monat |
| Laser-Klasse: | Klasse 1 (Augensafe) | Strecke: | 3m bis 330m |
|---|---|---|---|
| Strecken-Genauigkeit: | 15mm @150m | Höchstzahl von empfangenen Echos: | 5 |
| Eckige Entschließung: | 0.001° | Operations-Temperatur: | -10℃~+40℃ |
| Speicherumwelt: | -20℃~+50℃ Feuchtigkeit < 85% | Lagerung: | SSD 256GB |
| Hervorheben: | zerstreute Übersicht LiDAR-2.5kg,Leichte zerstreute LiDAR-Übersicht,Landvermessung LiDAR-2.5kg |
||
Streckengenauigkeit ARS-200 Strecke 15mm @150m 2.5kg 330m@80 % hohe Präzision zerstreute LiDAR-Übersicht mit 5 Zeitechos

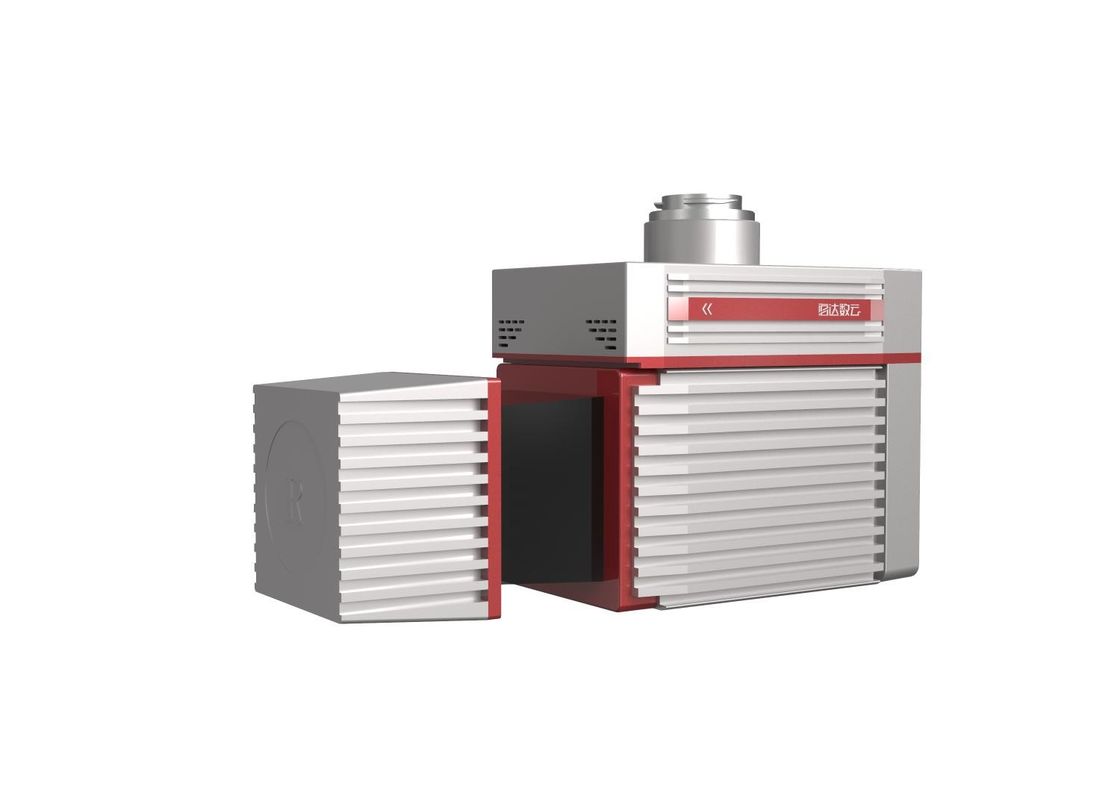

Basierte hohe Präzision ARS-200, die zerstreutes LiDAR-Übersichtssystem ein Riegl LiDAR ist, bewegliches LiDAR-System. Sie wird durch Wuhan-Hallo-Wolken-Technologie Co., Ltd. entwickelt und errichtet. Das System ARS-200 integriert verschiedene Sensoren wie Hochpräzisionslaser, hochauflösende Kamera, GPS-, MEMS-Trägheitsnavigation und Speichersteuergerät. Gestützt durch Zeitsynchronisierungstechnologie des unabhängigen geistigen Eigentums und integrierte Multisensor-Integrationstechnik, erhält das System Punktsynchron Wolke Laser-3D, Positions-Daten und Bilddaten. Das System hat die Vorteile des leichten, bequemen Transportes und der hohen Leistungsfähigkeit der Ergebnisverarbeitung. Es ist in den Einsatzbereichen als Notdiagramm, topographische Karte, Machtzwischenprüfung, Landstraßenübersicht, Küstenriffübersicht, Aushöhlung und füllende Berechnung, archäologische Übersicht und Diagramm und andere weitverbreitet.
Spezifikationen
Maß-System Lasers des Licht-ARS-200 zerstreutes
| Einzelteile | Parameter | |
| Systemleistung | Absolute Genauigkeit | horizontal <5cm> |
| Vertikale <5cm> | ||
| Gewicht | 2,5 Kilogramm | |
| Laserlesegerät | Maximum-Messbereich | 330m @80% |
| 290m @60% | ||
| Min., Messbereich | 3m | |
| Strecken-Genauigkeit | 15mm@150m | |
| Wiederholungs-Genauigkeit | 10mm@150m | |
| Frequenz Max. Effective Point | 100.000 points/s | |
|
FoV (auswählbar) |
0~360° |
|
| Eckige Entschließung | 0.001° | |
| Position | Positions-Genauigkeit (Nachbearbeitung) | horizontale 0.01m |
| Aufzug 0.02m | ||
| Orientierungs-Genauigkeit (Nachbearbeitung) | Überschrift 0.012° | |
| Neigung/Rolle 0.005° | ||
| Kamera-System | Kamera-Entschließung | ≥24M-Pixel |
| Kamera-Gewicht | <500g | |
System-Vorteile
Anwendungs-Szenario
Anwendung des Landstraßen-Übersichtsprojektes
1. Projekt-Überblick
Die Hauptlinie des Projektes ist ungefähr 8km lang. Der Übersichtsbereich ist hauptsächlich bergiges Gelände, mit einer durchschnittlichen Höhe von 600m. Der Fluss kreuzt den Übersichtsbereich, und der Höhentropfen etwas Bereiche ist groß. Die Vegetation im Übersichtsbereich ist üppig, größtenteils immergrüner Laubwald und niedrige Sträuche.
2. Projekt-Anforderung
Die Hauptaufgabe des Projektes ist zerstreute LiDAR-Übersichts- und -punktwolkenverarbeitung des bestimmten Abschnitts der Landstraße. Der Fehler des mittleren Quadrats des Punktwolkenaufzugs wird angefordert, kleiner als 15 cm zu sein.
3. Projekt-Schwierigkeiten
Die traditionelle Vermessungswesenoperation ist wegen des Verkehrs auf der Autobahn gefährlicher. Es ist schwierig für GNSS-Empfänger, die Satellitensignale wegen der dichten Vegetation und des großen Höhentropfens des Übersichtsbereichs zu empfangen.
4. Lösung u. Ergebnis
Hohe Präzision ARS-200 wird zerstreutes LiDAR-Übersichtssystem in diesem Projekt angewendet.
Nach Flugbahnberechnung, Punktwolkenmähdrescher und anderen datenverarbeitenden Prozessen ist das Punktwolkenergebnis folgen so:
