HiScan-C bewegliche LiDAR-Landvermessungs5mm@40m-Genauigkeits-Deformations-Überwachungsanlage

Geschwindigkeits5mm@40m-Genauigkeit HiScan-C Strecke 200scans/s 150m/300/600m@90 % bewegliche LiDAR-System für Tunnelabschnittüberwachung

Städtische Schienendurchfahrt hat den Bürgern große Hilfe, aber mit dem Wachstum der Bahnbetriebzeit, die Änderung von umgebenden geologischen Bedingungen geholt, sowie führt der Einfluss des angrenzenden Technikbaus, um Bahndeformation und ernste Sicherheitsrisiken einen Tunnel anzulegen. Jedoch hat die traditionelle Tunnelüberwachungsmethode niedrige Überwachungsleistungsfähigkeit, niedrigen Automatisierungsgrad und verbraucht viel Zeit und Arbeitskosten.

Mit dem Aufstieg der beweglichen Maßtechnologie Lasers 3D, hat es die Eigenschaften der hohen Leistungsfähigkeit, berührungsfrei und der Initiative. Es kann Hochpräzision und Punktwolkendaten erhalten mit hoher Dichte und erhält den hochwertigen Tunnelabschnitt, der Ergebnisse durch die Innenverarbeitung überwacht. Maßsystem Lasers HiScan-Reihe 3D kann bewegliches die Mängel von traditionellen Überwachungsmethoden effektiv lösen und den Tunnel herstellen, der leistungsfähigeres und bequem überwacht.

Eigenschaften

1. Das selbst-entwickelte neue Vermessungswesenausrüstung HiScan-Chochpräzision bewegliche LiDAR-System hat hohes Maß des Productizations-, stabilem und zuverlässigemsystems, und seine Daten können im grundlegenden Geländevermessungswesen weitverbreitet sein, städtische spezielle Übersicht, Verkehrsübersicht und Entwurf Internet-Straßenansichtkarte, digitale Stadt 3D und andere Felder.

2. Mit Genauigkeit 5mm@40m-oberen Bereichs kann das System in den Hochpräzisionseinsatzbereichen wie Straßenansichtkarte, dem grundlegenden und so weiter aufzeichnenden Gelände, städtische städtische Teilübersicht, Verkehrsübersichtsinformatisierung, städtische Landschaftsgestaltungsübersicht, digitale/intelligente Stadt 3D weitverbreitet sein.

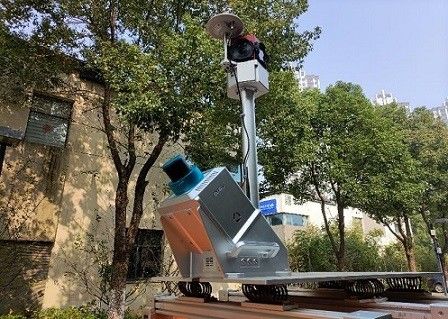

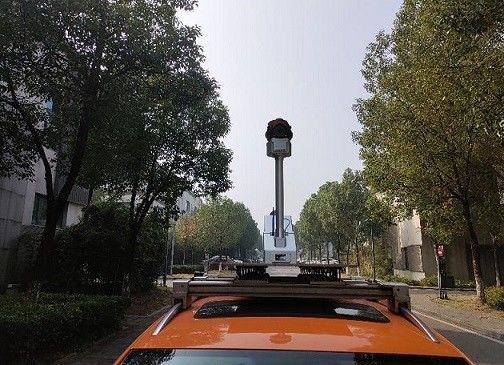

3. HiScan-Chochpräzision kann bewegliches LiDAR-System auf Autos, Schiffe oder andere mobile Fördermaschinen leicht installiert sein und hat Million waagerecht ausgerichtete Laser-Emissionsfrequenz. Während der Hochgeschwindigkeitsbewegung der Fördermaschine, kann es sammeln Punktwolkendaten mit hoher Dichte und wirkt die wirklichen Informationen von Grundgegenständen rück.

4. HiScan-Chochpräzision integriert bewegliches LiDAR-System Sensoren wie Satellitenpositionierungsmodul (GNSS), Trägheitsnavigationseinheit (IMU), Kilometerkodierer, Panoramakamera 360°, Versammlungssteuereinheit und Hochleistungsrechner. Provide integrierte Lösungen, zum der Bedingungen der Kunden zu erfüllen.

Parameter

Art/Modell	HiScan-C SU1	HiScan-C SU2
Zahl von Sacnners	1	2
Entfernungsmessung	150m/300/600m@90 %	150m/300/600m@90 %
Laser-Frequenz	Maximum 500.000 points/s	Maximum 1.000.000 points/s
Strecken-Genauigkeit	5mm@40m	5mm@40m
Eckige Maß-Entschließung	0.0088°	0.0088°
Panorama-Kamera-Entschließung	30M Pixel	30M Pixel
Genauigkeit	5cm@100m	5cm@100m
Scangeschwindigkeit	200scans/s	200scans/s
Gewicht	13kg	36kg
