Hohe Präzision 4.4Kg MMS lange Strecke des LiDAR-Mobile-Einteilungssystem-PM-1500 1500m

hohe Präzision 5mm@50m bewegliches Einteilungssystem PM-1500 4,4 Kilogramm LiDAR mit 1500m langer Strecke und Frequenz 2million points/s

Bewegliches Einteilungssystem LiDAR PM-1500 ist eine Hochpräzision, eine Hochfrequenz und weit reichendes bewegliches ein Laser-Maßsystem, die unabhängig durch Wuhan-Hallo-Wolken-Technologie Co., Ltd. entwickelt werden. Es integriert Hochpräzisionsträgheitsnavigationsmodul und Luftvermessungskamera. Die Kernkomponente des Systems ist das Laserlesegerät mit Multiechotechnologiefunktion. Sie kann Laser-3D und Positions-Daten synchron erhalten Punktwolke, erzeugt schnell DSM, DM und DOM und produziert Modelle DLG und 3D durch einen ganzen Satz Datenverarbeitung und Anwendersoftware.

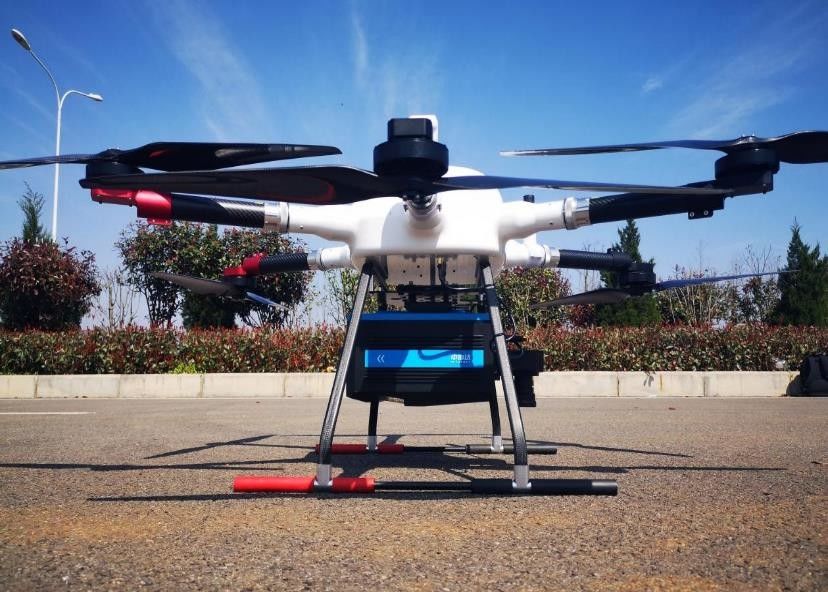

System PM-1500 kann auf multi Rotor UAV, VTOL Starrflügel UAV, kleine Flugzeuge und Hubschrauber zugetroffen werden, um dichte Hochpräzisionslaser-Punktwolkendaten aus den Grund auf einer mobilen Plattform des schnellen Fliegens zu erhalten. Kombiniert mit nachbearbeitender Berufssoftware, wird eine integrierte Lösung angeboten. Sie ist auf neuem grundlegendem Vermessungswesen weitverbreitet, digitalem modellierendem 3D, topographischem Vermessungswesen, Katastervermessung, Verkehrsübersicht, Energiezwischenprüfung, Forstwirtschaftsübersicht, Unfallüberwachung und anderen Gebieten.

Hauptmerkmale beweglichen Einteilungssystems LiDAR PM-1500

• Langer Messbereich: 1500m@60-% Reflexionsvermögen der maximalen Reichweite
• Hochfrequenz: bis 2 Million points/s
• Hohe Präzision: Streckengenauigkeit 5mm@50m; Systemgenauigkeit besser als 5cm
• Multi Echo: 4mal hallen wider
• Leichtgewichtler: 4.4kg
• Intregration: integriert in hohem Grade Sensoren wie Laserlesegerät, GPS-, IMU- und Luftvermessungskamera, etc.
• Kosteneffektiv: stabile Leistung, kosteneffektiv

Hauptparameter beweglichen Einteilungssystems LiDAR PM-1500

1. Laserlesegerät

2. Kamerasystem

3. Positions-System

4. Systemleistung

Anwendungsprojekte beweglichen Einteilungssystems LiDAR PM-1500

1. topographisches Übersichtsprojekt

Der Übersichtsbereich ist hauptsächlich flaches Gelände mit kleinen Schwingungen und einem maximalen Höhenunterschied von 20 Metern. Es gibt eine Hauptstraße im Übersichtsbereich, mit mehr Vegetation und einigen dicht bevölkerten Bereichen.

Genauigkeitsanforderung: Die Punktdichteanforderung ist besser als 16pt/m ²; Horizontale/vertikale Genauigkeitsanforderungen: ≤5cm, topographische Vermessungswesenanforderung des Treffen1:500

2. Inspektion Fernleitungsprojektes des DC-500kV

Die kontrollierte Linie des Projektes ist Fernleitungssegment DC-500kV, einschließlich 3 niedrige Türme und 2 Abstände, mit einer Gesamtlänge von ungefähr 0.8km.

Anforderungen: Gefahrenpunkt-Statusanalyse/vorbestimmte Analyse des Gefahrenpunkts/quantitative Analyse des Teilstatus

3. Musterprojekt der Stadt 3D

Die Gesamtfläche des Übersichtsbereichs ist ungefähr 10 Quadratkilometer. Es ist notwendig, die ursprüngliche Laser-Punktwolke und das schiefe Bild im Übersichtsbereich zu erhalten und erzeugt das Modell 3D entsprechend den erhaltenen ursprünglichen Daten.

Die Laser-Punktwolke, die durch zerstreute LiDAR-Luftvermessungstechnologie erhalten werden und die Digitalbilddaten, die durch schiefe Kamera genommen werden, werden benutzt, um Digital-Aufzug-Modell (DM) und Digital-Orthophoto-Karte (DOM) zu erzeugen und Geländemodell zu produzieren. Gleichzeitig wird dem Modell 3D basiert auf Laser-Punktwolkendaten und Federzeichnung erzeugt. Erhalten Sie die errichtende Höhe durch das Modell 3D, holen Sie die errichtenden Informationen durch die schiefen Bild- und Bodenfotos und die Gebäudeinformationsdatenbank dann zu errichten ein.
