1500m langes Strecke PM-1500 zerstreutes LiDAR-System

Produktdetails:

Herkunftsort:	China
Markenname:	Hi-Cloud
Zertifizierung:	ISO, others upon the requests
Modellnummer:	Zerstreutes System LiDAR-PM-1500

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Transportbehälter
Lieferzeit:	20-30 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	15 Sätze/Monat

Kontakt

Ausführliche Produkt-Beschreibung

Maximaler Messbereich:	1500m@60-% Reflexionsvermögen	Laserlesegerät Frequenzband PRR Maximaler Messbereich Strecken-Genauigkeit:	5mm@50m
Scangeschwindigkeit:	40-400 scans/s	Eckige Entschließung:	0.001°
FoV:	75°	Kamera-Entschließung:	42.4MP
Frequenzband:	Nahe Infrarot (Klasse 1)	Gewicht:	4.4kg
Hervorheben:	Leichtes zerstreutes LiDAR-System , 1500m zerstreutes LiDAR-System , Lufteinteilungssystem 1500m uav

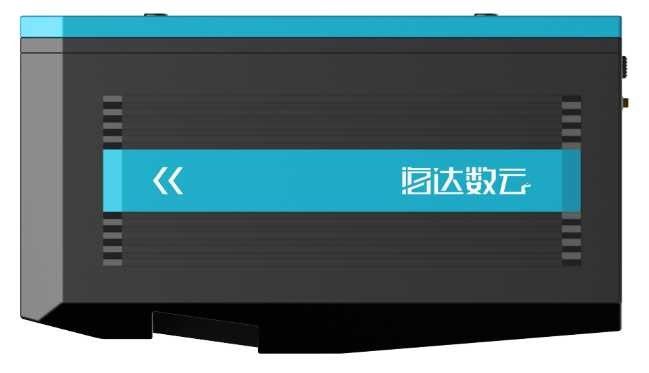

4.4kg Strecke des Leichtgewichtlers 1500m langes in hohem Grade integriertes zerstreutes LiDAR-System PM-1500 mit Genauigkeit von 5mm@50m

Ist zerstreutes System LiDAR-PM-1500 eine Hochpräzision und weit reichendes bewegliches ein Laser-Maßsystem, die unabhängig durch Wuhan-Hallo-Wolken-Technologie Co., Ltd. entwickelt werden. Es kann auf verschiedene Fördermaschinen wie multi Rotor UAV, VTOL Starrflügel UAV, kleine Flugzeuge und Hubschrauber zugetroffen werden. Es kann dichte Hochpräzisionslaser-Punktwolkendaten aus den Grund auf einer mobilen Plattform des schnellen Fliegens erhalten. Integriertes HochpräzisionsLaserlesegerät, Hochpräzision Position (GPS, IMU) und andere Sensoren, gestützt, bis Synchronisierungstechnologie von unabhängigen Rechten am geistigen Eigentum und integrierte Multisensor-Integrationstechnik, es Laser-3D und Positions-Daten synchron erhalten können Punktwolke, schnell, erzeugen DSM, DM und DOM und produzieren Modelle DLG und 3D durch einen ganzen Satz Datenverarbeitung und Anwendersoftware.

Es ist auf dem Übersichtsgraddiagramm weitverbreitet, digitalem modellierendem 3D, topographischem Vermessungswesen, Katastervermessung, Verkehrsübersicht, Energiezwischenprüfung, Forstwirtschaftsübersicht, Unfallüberwachung und anderen Gebieten.

Ausführliche Parameter von PM-1500

Einzelteile	Indikatoren	Parameter
Laserlesegerät	Frequenzband	Nahe Infrarot (Klasse 1)
	PRR	100-2000Khz
	Maximaler Messbereich	1000m@20-% Reflexionsvermögen
	Maximaler Messbereich	1500m@60-% Reflexionsvermögen
	Strecken-Genauigkeit	5mm@50m
	Eckige Entschließung	0.001°
	Scangeschwindigkeit	40-400 scans/s
	FoV	75°
Kamera	Kamera-Entschließung	42.4MP
Kamera	Brennweite	28mm
Positions-System	Positions-Genauigkeit (Nachbearbeitung)	Horizontale 0.01m
	Positions-Genauigkeit (Nachbearbeitung)	Aufzug 0.02m
	Orientierungs-Genauigkeit (Nachbearbeitung)	Überschrift 0.009°
	Orientierungs-Genauigkeit (Nachbearbeitung)	Neigung/Rolle 0.005°
Systemleistung	Maß	293×165×164mm
	Absolute Genauigkeit	horizontal <5cm>
	Absolute Genauigkeit	Vertikale <5cm>
	Gewicht	4.4kg
	Multi Echo	4mal
	Temperatur und Feuchtigkeit	Operation: -40℃~60℃, Feuchtigkeit 85%
	Temperatur und Feuchtigkeit	Lagerung: -45℃~70℃, Feuchtigkeit 85%

Systemvorteile von PM-1500

1. Die Gesamtstruktur des zerstreuten Maßsystems Laser-PM-1500 ist innovativ optimiert worden. Sie integriert in hohem Grade Sensoren wie Laserlesegerät, GPS-, IMU- und Luftvermessungskamera, etc. Zu installieren ist leicht und einfach. Es ist für multi Plattformen wie VTOL Starrflügel UAV, multi Rotor UAV und Hubschrauber passend.

2. Das Gesamtgewicht des Systems ist kleiner als 4.4kg. Es kann eine Person, ob mit dem Flugzeug oder Hochgeschwindigkeitsleicht im Eisenbahnverkehr befördert werden. Selbst wenn Sie herausgehen, mit UAVs und anderen Zusätzen zu arbeiten, kann ein gewöhnliches Fahrzeug alle laden, das sehr bequem ist.

3. Das ultra langfristige von 1500 Metern stellt groß die Operationssicherheit in der Umwelt der großen topographischen Schwankung sicher. Gleichzeitig ermöglicht das ultra langfristige dem System, eine Flugplattform mit größererer Flughöhe und schnellerer Geschwindigkeit zu tragen, stellt einen breiteren Fluggurt ein und sammelt mehr Punktwolkendaten gleichzeitig, die erheblich die Punktwolkenerwerbs-Leistungsfähigkeit verbessert.

4. Die Superhochfrequenz von bis 2 Million Punkten pro Sekunde macht die Punktwolkendaten weiter entwickelte mehr und kann den Landform des Übersichtsbereichs wirklich reflektieren, eher als, die Grundgegenstandkoordinaten passend. Darüber hinaus kann Hochfrequenzlidar-Ausrüstung mit UAVs mit schnellerer kreuzender Geschwindigkeit ausgerüstet werden, und mehr Daten können in der gleichen Zeit erhalten werden.

5. ist hohe Präzision die Kernnachfrage auf dem Gebiet des Vermessungswesens. Die Erstreckungsgenauigkeit des zerstreuten Maßsystems Laser-PM-1500 kann 5mm@50m erreichen, und die umfassende Genauigkeit des Systems ist besser als 5cm, Hochpräzisions-Anwendungsszenario der Sitzung verschiedene.

6. wendet zerstreutes Maßsystem Laser-PM-1500 multi Echotechnologie an. Der Laser-Scannen-Sensor im System strahlt Laser-Impulse aus, um den Vegetationsabstand einzudringen und den Boden zu erreichen, um die Geländeinformationen unter der Vegetation einzuholen. Das System kann bis 4 Echosignale erhalten und kann Bäume eindringen und die wirklichsten Oberflächeninformationen sogar in dicht vegetierten Bereichen rückwirken.

7. ist PM-1500 eine neue Generation Hochpräzision des zerstreuten LiDAR-Flaggschiffsystems, das unabhängig durch Hallo-Wolke entwickelt wird. Es hat die Eigenschaften als lange Strecke, Höhepunktfrequenz, hohe Präzision, stabile Gesamtleistung, angemessener und großzügiger Preis und superkosteneffektives.

Pracital-Anwendungsprojekte von PM-1500

1. Modell Project der Stadt-3D

Überblick: Die Gesamtfläche des Übersichtsbereichs ist ungefähr 10 Quadratkilometer. Es ist notwendig, die ursprüngliche Laser-Punktwolke und das schiefe Bild im Übersichtsbereich zu erhalten und erzeugt das Modell 3D entsprechend den erhaltenen ursprünglichen Daten.

Anforderung: Die Laser-Punktwolke, die durch zerstreute LiDAR-Luftvermessungstechnologie erhalten werden und die Digitalbilddaten, die durch schiefe Kamera genommen werden, werden benutzt, um Digital-Aufzug-Modell (DM) und Digital-Orthophoto-Karte (DOM) zu erzeugen und Geländemodell zu produzieren. Gleichzeitig wird dem Modell 3D basiert auf Laser-Punktwolkendaten und Federzeichnung erzeugt.

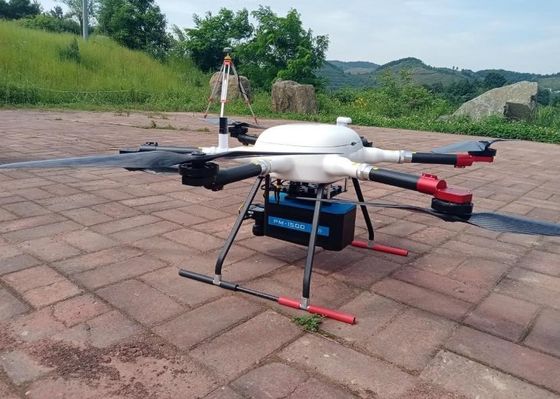

Lösung: Das Projekt nimmt LiDAR PM-1500 an, der durch UAV für Maß transportiert wird. Entfernen Sie sich und Landepunkte sitzen mit breiter Vision und großer Höhe soweit wie möglich.
